Автоматизированная установка для измерения кинематической вязкости металлических расплавов методом затухающих крутильных колебаний. Установка позволяет измерять температурные и временные зависимости вязкости. Нагрев и охлаждение образца может осуществляться по заданной пользователем программе.

Характеристики:

интервал температур: 25-1800^oС;
материал тигля - BeO;
объем образца - 2-3 см³;
атмосфера: гелий, вакуум до 10^-2 Па;
время одного измерения - 1-2 мин;
относительная погрешность измерений 2-4 %

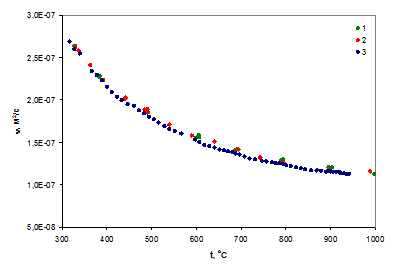

Пример: Температурная зависимость вязкости свинца. Экспериментальные значения получены при изотермических выдержках образца в точках измерения (1, 2) и в режиме непрерывного охлаждении со скоростью 4^oС/мин (3).

наверх

UV-VIS-IR (СОЛАР ТИИ) - cпектрально измерительный комплекс для регистрации электронных спектров растворов расплавов

Электронная спектроскопия поглощения и отражения для исследования координационного состояния и валентных форм ионов переходных металлов в расплавленных средах.

Спектральный диапазон 235-1650 нм;
Разрешающая способность UV-VIS 1,5 нм; IR 3,5 нм;
диапазон температур 20-1300^oС;
регулируемая газовая атмосфера (гелий, аргон, водород);

Схема регистрации электронных спектров расплавов на спектрально измерительном комплексе UV-VIS-IR (СОЛ-Инструментс)

Метод электронной спектроскопии может быть применен для изучения химических реакций с участием ионов переходных металлов, в частности для определения растворимости их соединений в расплавленных средах.

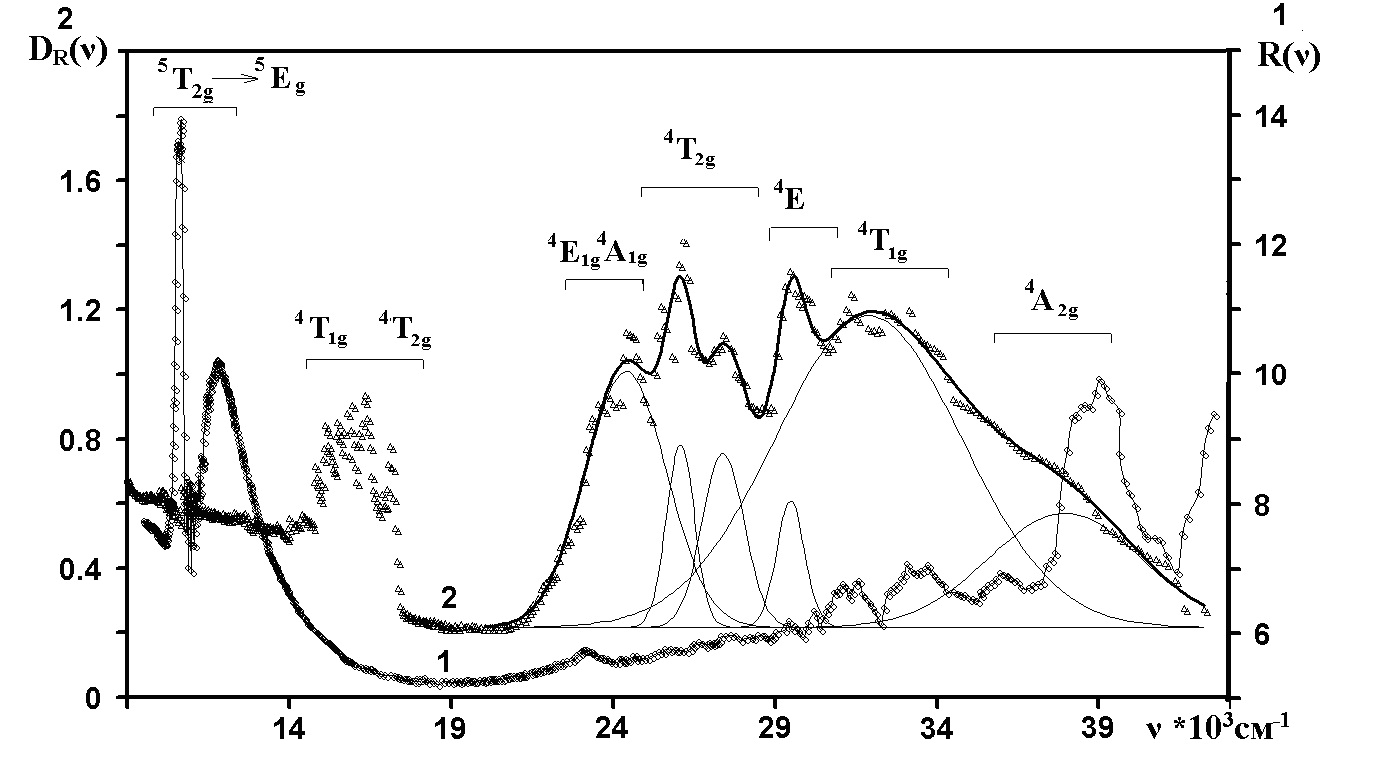

Пример: Спектр отражения расплавленной системы NaF-FeF₃(10%), Т=1300К (1) и спектр поглощения расплавленной системы BeF₂-FeF₃ [FeF₃]=5,1*10^-3 мол.дол., Т=1100К (2).

Изобарическая приставка к термоанализатору STA 449 F3 Jupiter

Позволяет исследовать изменения кислородной нестехиометрии, фазовые превращения и процессы диссоциации простых и сложных оксидов при повышенных температурах в средах с контролируемым, регулируемым и воспроизводимым парциальным давлением (содержанием) кислорода. Приставка позволяет создавать различные газовые смеси, с индивидуальным для каждого опыта, фиксированным давлением кислорода в интервале -0.67> lg P(O₂) > -24 (атм), для последующей подачи их в термоанализатор. Для создания газовых смесей используется инертный газ (аргон, азот) с контролируемыми добавками кислорода.

Пример:Зависимость термических свойств соединения MnO₂ от изменения давления кислорода в газовой смеси в диапазоне -0.67> lg P(O₂) >-5 (атм).

наверх
