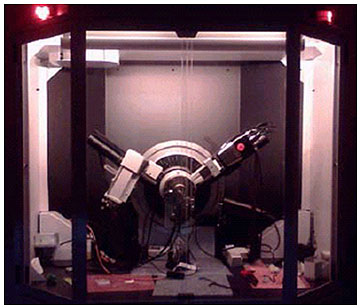

Вертикальный автоматический рентгеновский порошковый дифрактометр с перестраиваемой геометрией, координатным, точечным и энергодисперсионными детекторами, фокусирующей рентгеновской оптикой, капиллярной приставкой и температурными камерами.

Применяется для рентгено-структурных исследований веществ и материалов в твердом, аморфном и жидком состоянии в температурном интервале от -190 до 1200°С на воздухе, в вакууме и инертной атмосфере.

Наличие "зеркала Гёбеля" позволяет работать с малыми количествами вещества. Обеспечивает высокую точность, экспрессную съёмку и быструю обработку экспериментальных данных.
Укомплектован базами данных PDF-2 и PDF-4.

наверх

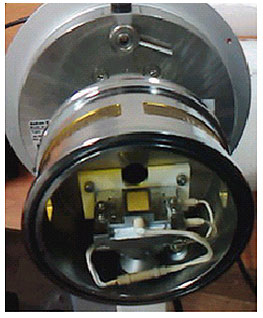

Anton Paar HTK1200N (держатель образца)

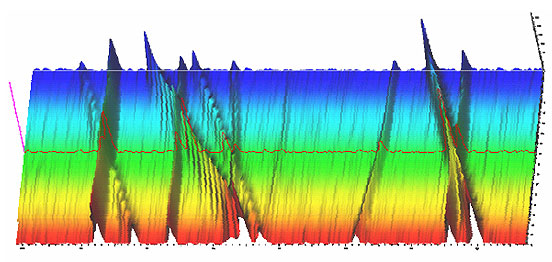

Пример: Набор рентгенограмм, полученных с помощью Anton Paar TTK 450 (по оси Х- угол дифракции, по оси Y - температура, по оси Z - интенсивность).

наверх

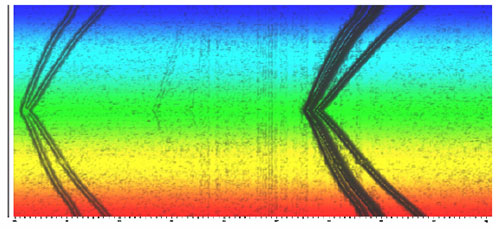

Пример: Рентгенографическое наблюдение обратимого структурного фазового перехода при циклическом нагреве и охлаждении (вертикальная ось соответствует изменению температуры).

Свидетельство об утверждении типа средств измерений

наверх

2. XRD 7000C

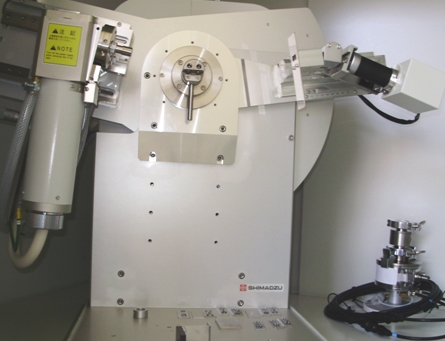

Дифрактометр рентгеновский (Shimadzu, Япония) с набором высоко- и низкотемпературных камер, системой поликапиллярной оптики

Тип гониометра - вертикальный, Тета-Тета, минимальный шаг гониометра по углу 0.0001 град., радиус гониометра переменный 200-275 мм, диапазон измерения углов 2Тета - 6 / +132 град.;
Высокотемпературная камера - от 20 до 1500⁰С, низкотемпературная камера - от 80 до 500 К. Диапазон температур 20 - 1400 ⁰С (воздух, инертный газ), -195 - 1500 ⁰С (вакуум);
Возможность неразрушающего контроля фазового состава образцов сложной формы (таблеток, гранул).
комплектация базой данных PDF-2.

Свидетельство о поверке

Свидетельство об утверждении типа средств измерений

наверх

3. «Экспериментальный комплекс для одновременного изучения процессов кислородного обмена и структуры оксидных материалов »

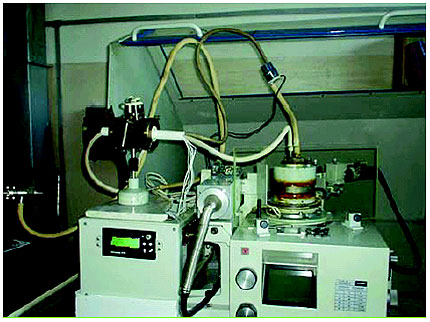

Для одновременного изучения процессов кислородного обмена и структуры оксидных материалов создан комплекс на базе дифрактометра ДРОН-3, высокотемпературной приставки УВД-2000 и автоматического микропроцессорного регулятора парциального давления кислорода Zirconia-318 (совместная разработка УрГУ им.А.М.Горького и ИВТЭХ УрО РАН). В высокотемпературную камеру дифрактометра установлена циркуляционная электрохимическая система "насос-датчик", которая позволяет проводить рентгеноструктурные исследования в диапазоне температур 300-1500 K в условиях контролируемого парциального давления кислорода (1-10-22 атм) in situ (патент RU 72329 U1 от 25.09.2007).

Дифрактометр АДП-2-01 оснащен гониометром БГ-0, позволяющим
получать данные с высоким разрешением.

наверх

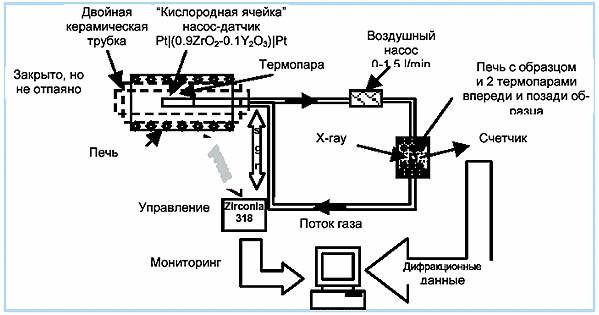

Система "кислородный насос-датчик" представляет собой электрохимическую ячейку на основе кислородпроводящей керамики "0,9ZrO2-0,1Y2O3" с автома-тической системой контроля и регулирования P(О₂) посредством контроля ЭДС. Ячейка смонтирована в отдельной печи с выводом наружу концов термопары и газо- и токоподводов. Газоподводы соединены с высокотемпературной камерой, установленной на дифрактометре. Система замкнута, для установления равновесия используется воздушный насос с варьируемой скоростью потока (до 1,5 л/мин). Несмотря на удаленность датчика от образца система адекватно реагирует на любые изменения парциального давления, в частности, связанные с процессами нагрева и охлаждения исследуемого образца.

парциальное давление кислорода от 1 атм. до 10-18 атм.;
температурный интервал 500°-900°С.

Управление кислородной ячейкой (в т.ч. нагревом и охлаждением печи датчика) осуществляет программируемый комплекс "Zirconia-318" в автоматическом или ручном режиме с одновременной цифровой и графической визуализацией всех параметров системы (температура, ЭДС, lgP(О₂), напряжение, ток и т.д.). Стабилизация значений тока и напряжения в системе кислородного датчика после изменения парциального давления кислорода служит индикатором достижения газового равновесия во всей системе.

наверх

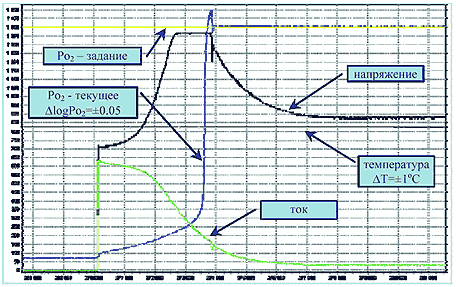

Пример: Типичная временная зависимость характеристик экспериментальной ячейки перед началом эксперимента при достижении в системе парциального давления кислорода lgP(О₂) = -14.

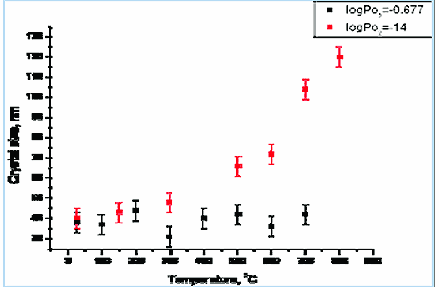

Пример: Температурная зависимость размеров кристаллитов при разных значениях парциального давления кислорода.
