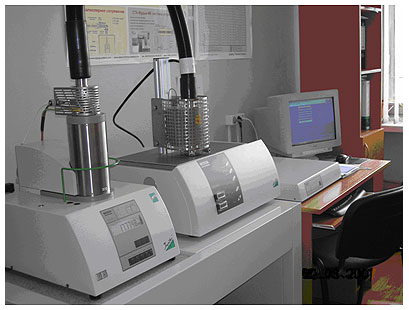

Термоаналитический комплекс на базе термоанализатора и масс-спектрометра QMS 403 C Aёolos. Синхронный термоанализатор фирмы NETZSCH STA 449 C Jupiter® - для калориметрических и термогравиметрических измерений образцов руд, металлов, шлаков, синтетических материалов.
Снабжен блоком импульсного ввода калибровочных газов для определения состава газовой фазы. Укомплектован базой термодинамических данных HSC Chemistry 6.1.

Прибор позволяет:

проводить измерения в температурном интервале 25-1650^оС с образцами массой 5-300 мг в условиях непрерывного и изотермического нагрева;
фиксировать изменения массы с точностью 0,0001 мг;
фиксировать температуры термических превращений с точностью до ±3 К;
проводить измерения в инертной (азот, аргон, гелий), окислительной (воз-дух, кислород) средах и вакууме (10^-4 бар);
определять температуры и энтальпии фазовых переходов;
проводить измерения теплоемкости веществ с точностью ±5%;
проводить обработку данных с помощью программного пакета, совместимого с другими MS Windows приложениями;
выполнять расчеты кинетических параметров процессов с использованием программы NETZSCH Thermokinetics.

Квадрупольный масс-спектрометр QMS 403 C Aёolos - для анализа состава газовой фазы, образующей в результате термического анализа веществ и процессов (разложения, реакций твердое телогаз, анализ композиционных материалов, испарение, идентификация) в реальном режиме времени.

Характеристики:

капиллярное сопряжение с термоанализатором с регулируемым нагревом до 300^оС обеспечивает: минимальные потери на конденсацию в транспортной системе до входа в масс-спектрометр; одноступенчатое понижение давления с целью исключения засорения отверстия диафрагмы; гибкость сопряжения, позволяющее проводить как стандартные измерения ТГ, так и одновременное измерение ТГ, ДСК и масс-спектрометра;
диапазон атомных масс 1…300 (а.е.м.);
разрешение > 0.5 а.е.м.;
ионизация электронным ударом 70 эВ (2 иридиевых катода);
порог регистрации > 2*10^-14 мбар > 1 ррм;
объединенное программное обеспечение создает условия для одновременного сбора данных в реальном режиме времени и точную временную и температурную корреляцию между всеми сигналами, поступающими из измерительной системы.

Свидетельство об утверждении типа средств измерений

наверх

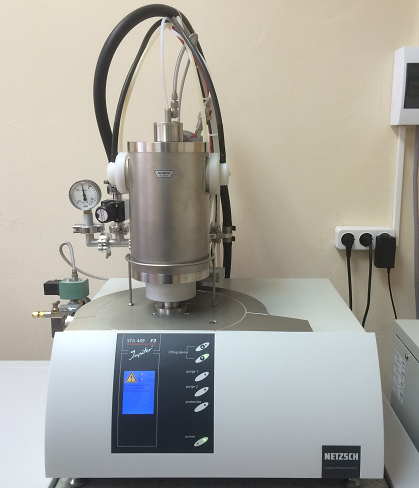

2. STA 449 F3 Jupiter

прибор синхронного термического анализа ("NETZSCH", Германия).

Предназначен для синхронного определения калориметрических эффектов и изменения массы при нормальном давлении, в динамической и статической атмосферах.
Печь - платиновая (25-1500 С), подъемное устройство печи, набор сенсоров- ТГ( масса тигль + образец =35г), ТГ-ДСК, ТГ-ДТА, автоматическая система откачки, расходомер на 3 газа (1-защитный, 2- продувочных), разрешение весов -1мкг, дрейф весов 5 мкг/ч (при идеальных условиях), точность измерения энтальпии(ДСК) - 2%, воспроизводимость базовой линии(ДСК) -0.5мкВ; 1 мВт.

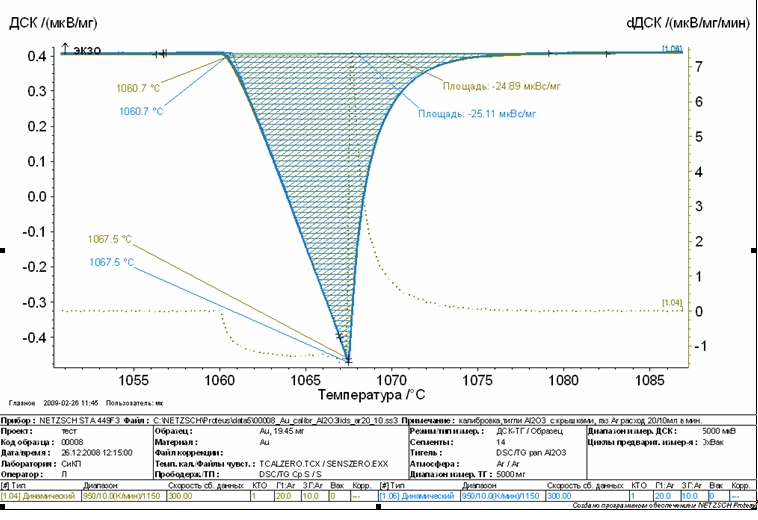

Пример: Тестовые измерения (эталон - золото), выполненные на приборе синхронного термического анализа STA 449 F3 Jupiter.

Свидетельство об утверждении типа средств измерений

наверх

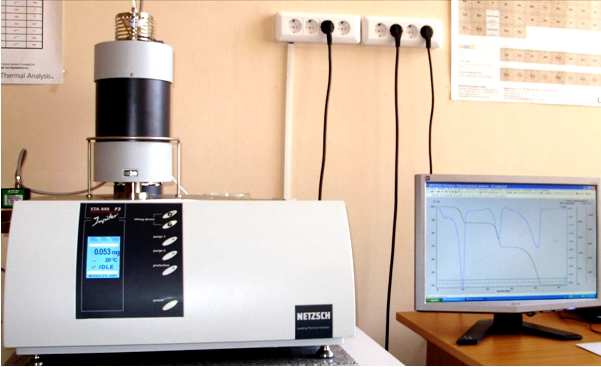

3. NETZSCHSTA 449 F3 Jupiter

высокотемпературный термоанализатор ("NETZSCH", Германия) с расширенным температурным диапазоном.

Прибор позволяет:

проводить измерения в температурном интервале 25-2000оС с образцами массой до 5.00 г в изотермических условиях и условиях непрерывного нагрева;
фиксировать изменения массы с точностью 0,0001 мг;
фиксировать температуры термических превращений с точностью до ±5 К;
определять температуры фазовых переходов;
проводить измерения в инертной (гелий, аргон) среде;
выполнять измерения образцов в виде кусочков (внутренний диаметр тигля 3 мм, высота тигля 8 мм) или порошков в тиглях из Al₂O₃ (до 1700^о), ZrO₂ (до 1900^оС), W и графита (до 2000^оС).
проводить обработку данных с помощью программного пакета, совместимого с другими MS Windows приложениями;

Характеристики:

графитовая печь (бифилярный графитовый нагревательный элемент) с регулируемым нагревом до 2000оС со скоростью от 0.01 до 50 ^оС/мин и водяным охлаждением до комнатной температуры позволяет проводить стандартные измерения ДТА и ТГ в инертной среде (гелий, аргон);
измерение температуры производится термопарой W3%Re-W35%Re;
прободержатель тиглей образца и эталона изготовлен из вольфрама;
камера образца и печи разделена газоплотной защитной трубкой;

Свидетельство об утверждении типа средств измерений

наверх

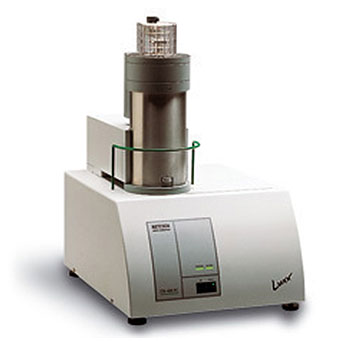

4. «NETZSCH STA 409 PC Luxx®»

Синхронный термогравиметрический и калориметрический анализ.

Возможности: анализ от комнатной температуры до 1550°C, оснащен сверхчувствительными весами, которые позволяют регистрировать силу, с которой образец воздействует на держатель.

В комплект входит сборка из двух прецизионных постоянных магнитов, которые создают заданное магнитное поле в области нахождения образца. Весовой механизм прибора при нагреве и о хлаждении регистрирует не только изменение массы образца, но и результат его взаимодействия с магнитным полем (втягивание-выталкивание), а также силу этого взаимодействия. Таким путем непосредственно регистрируются точки Кюри, переходы ферромагнетик-парамагнетик, антиферромагнетик-парамагнетик. Калибровка по стандартным образцам позволяет найти необходимые коэффициенты и определить температурную зависимость магнитной восприимчивости образца

Свидетельство о поверке

Свидетельство об утверждении типа средств измерений

наверх

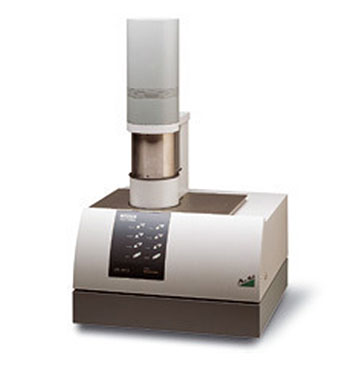

5. «NETZSCH LFA 457 MicroFlash™»

Прибор для измерения температуропроводности и теплопроводности методом лазерной вспышки, настольный вариант.

Характеристики:

температурный диапазон: 25°C до 1100°C;
интервал измерений:
температуропроводность: 0.01 … 10 мм²/с
теплопроводность: 0.1 … 2000 Вт(м*K).
размеры образцов:
квадратные: 8 мм x 8 мм, 10 мм x 10 мм
цилиндрические: диаметр 10-25.4 мм
толщина: 0.05 … 5 мм

Измерение температуры проводится на обратной поверхности образца, благодаря применению новой инновационной технологии инфракрасных сенсоров. Имеется встроенный кассетный держатель для одновременного измерения до 3-х образцов. Герметичная конструкция позволяет проводить испытания в заданной атмосфере. Вертикальное расположение держателя образца, печи и детектора облегчает смену образцов и в то же время позволяет установить оптимальное отношение сигнал/шум для детектора. Имеются специальные держатели образцов для исследования порошков, жидкостей или нестандартных образцов. Отвечает требованиям стандартов ASTM E-1461, DIN EN 821 и DIN 30905.

Примеры: термогравиметрия, калориметрия и масс-спектрометрия

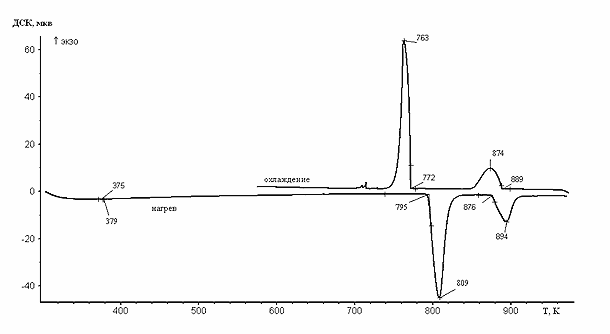

Описание: Термограмма файнштейна при нагреве и охлаждении со скоростью 10 К/мин в атмосфере аргона.

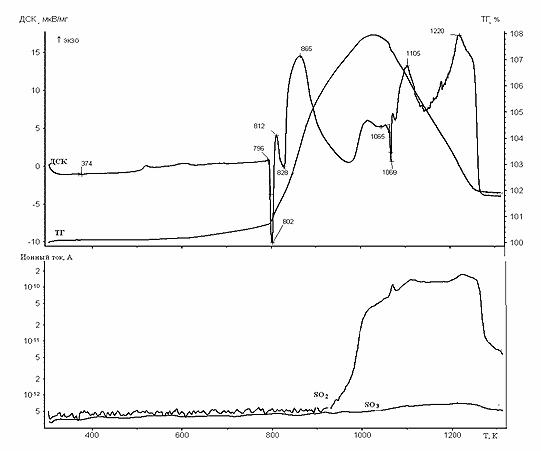

Описание: Термограмма окисления файнштейна при нагреве со скоростью 10 К/мин на воздухе. Здесь же приведены данные масс-спектрометра (SO₂ и SO₃).

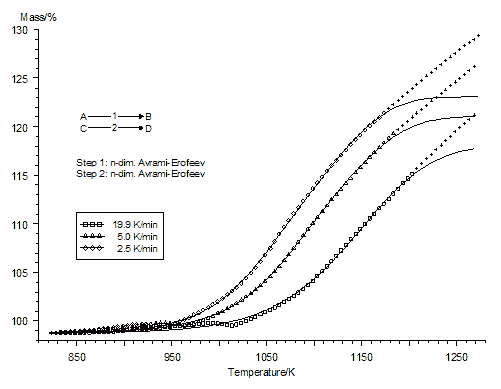

Описание: Политермы изменения массы CaZnSO на воздухе.

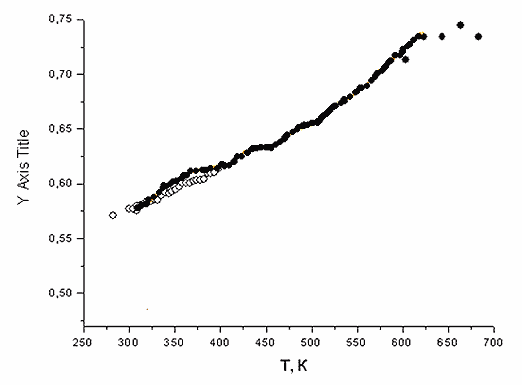

Описание: Результат измерения теплоемкости сплава Al63Cu25Fe12 с помощью 449C Jupiter, нагрев со скоростью 5К/мин.

Свидетельство о поверке

наверх

6. «Дроп-калориметр MHTC »

Многодетекторный высокотемпературный дроп-калориметр фирмы SETARAM Instrumentation, Франция.

Предназначен для исследования методами дифференциальной сканирующей калориметрии (ДСК) и дроп-калориметрии (ДРОП) в диапазоне температур от 20 до 1500°С в вакууме и контролируемой атмосфере. Оснащен программным обеспечением CALISTO для термического анализа (AKTS, Швейцария и SETARAM Instrumentation, Франция).

Режим ДСК
Две керамические камеры (одна измерительная, другая эталонная), расположенные рядом вертикально, соединены друг с другом двумя проводящими пластинами с 20 термопарами и формируют дифференциальный детектор, полностью охватывающий экспериментальную камеру. Датчик работает по принципу "квази-Calvet".

температура окружающей среды - 1400 °С: термопара типа S
температура окружающей среды - 1600 °С: термопара типа B

Режим ДРОП
Калориметрический датчик симметричный и содержит два тигля, расположенные один под другим. Нижний тигель используется как эталонный и содержит инертный материал. Группа, состоящая из цепочки 28+28 последовательно соединенных термопар, охватывает поверхность измерительного и эталонного тиглей. Позволяет исследовать большие образцы.

температура окружающей среды - 1300 °С: термопара типа S
температура окружающей среды - 1500 °С: термопара типа B

7. «Дилатометр DIL 402 CD»

Дилатометр фирмы "Netsch" (Германия)

Технические характеристики

Температурный диапазон: - 20 ... 1600°C (стандарт)
Скорость охлаждения и нагревания: 0.01 K/мин... 50 K/мин
Держатель образца: Al₂O₃
Измеряемый диапазон: 500/5000 мкм
Длина образца: макс. 25 мм
Диаметр образца: макс 6 мм
разрешение: 0.125 нм / 1.25 нм
Атмосфера измерений: инертная, окислительная, восстановительная, статическая и динамическая
Контроллер потока и клапан продувочного газа (опция)

Свидетельство о калибровке

8. «Циркуляционно-вакуумная установка»

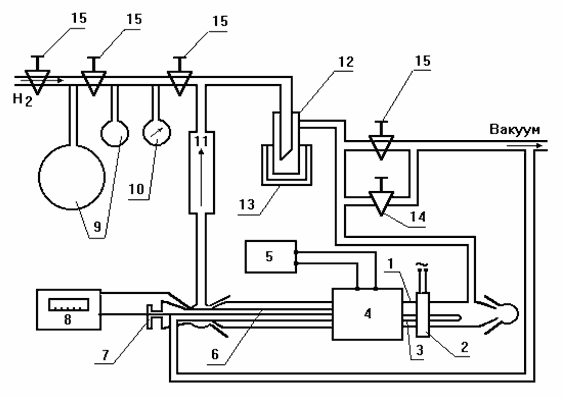

Принципиальная схема установки:

Обозначения: 1 - реактор, 2 - электромагнит, 3 - толкатель, 4 - печь, 5 - блок контроля температуры, 6 - кислородный датчик, 7 - платиновые токоотводы, 8 - вольтметр, 9 - набор емкостей, 10 - манометр, 11 - поршневой насос, 12 - ловушка, 13 - сосуд Дьюара, 14 - порционный кран, 15 - вакуумные краны.
Позволяет решать следующие задачи:

1) синтез веществ не существующих на воздухе;
2) изучение диссоциации, восстановления и окисления оксидных материалов;
3) исследование кислородной нестехиометрии соединений.

Диапазон рабочих температур 953-1223К
Точность поддержания температуры ± 2К
Диапазон парциального давления кислорода от 10⁵ - до lg(P(O₂)Па^-1)=-15; Количество удаленного из образца кислорода ±1 ат. %.

Вакуумная циркуляционная установка используется в комплексе с рентгенофазовым анализом закаленных фаз.

При исследовании образца только одного состава, установка позволяет обнаружить все фазовые равновесия, существующие в указываемом диапазоне парциального давления кислорода. Полученные температурные зависимости равновесного парциального давления кислорода для всех обнаруженных фазовых равновесий используются для расчета термодинамических характеристик реакций диссоциации и образования соединений, построения фрагментов Р-Т-х диаграмм оксидных систем.

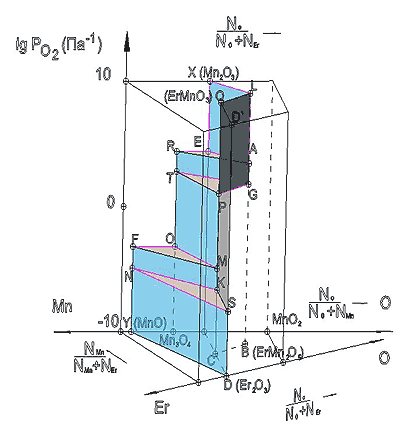

Пример: экспериментально полученный фрагмент диаграммы состояния системы Er-Mn-O при 1173К, в координатах "состав - давление кислорода".
